Elmes Elektronik Uniwersalny moduł GSM 2000LTE | ZAKŁAD PRODUKCYJNO

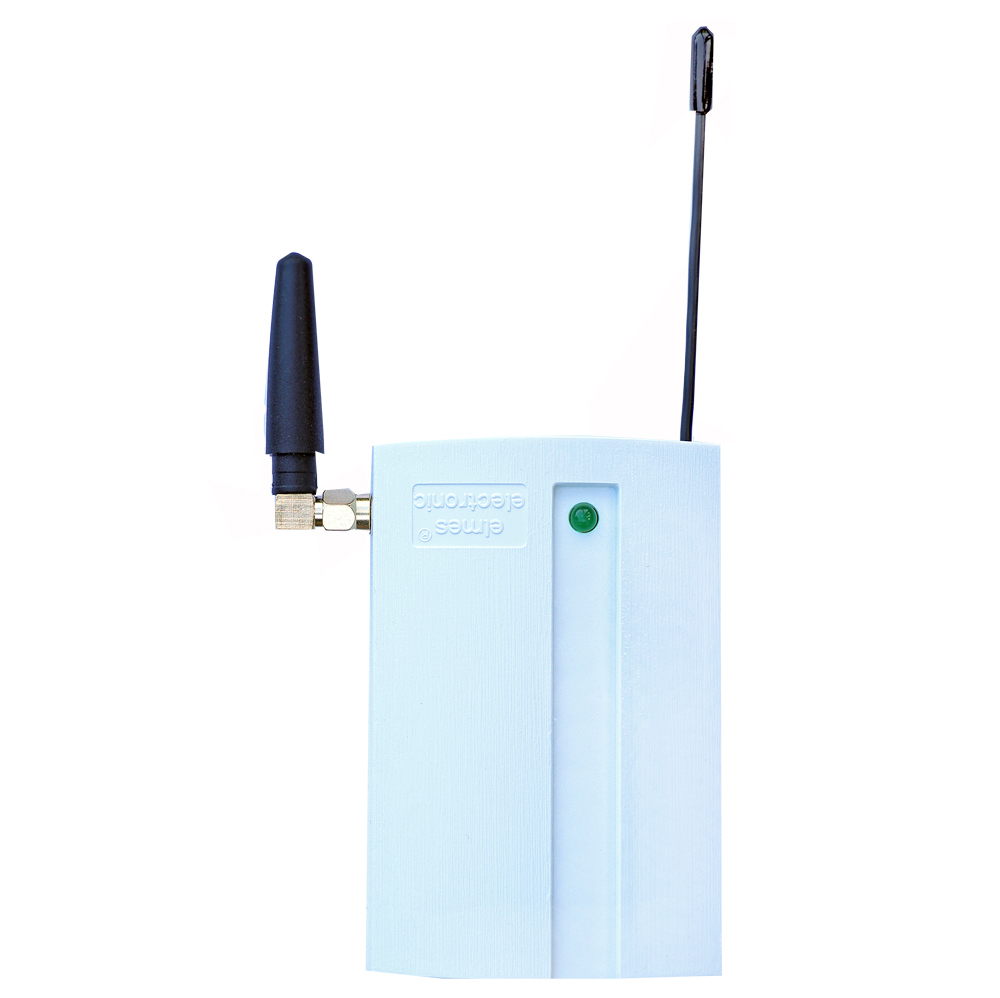

Moduł GSM2000TX/GSM2000LTE-TX posiada wbudowany nadajnik radiowy na pasmo 434 MHz, który umożliwia sterowanie odbiornikami Elmes Elektronik. Sterowanie odbywa się poprzez wysłanie SMS o treści Pmn, gdzie m = 1..8 odpowiada numerowi jednego z ośmiu pilotów, a n = 1..8 odpowiada numerowi przycisku tego pilota. Np. wysłanie SMS o treści P72 odpowiada naciśnięciu drugiego przycisku siódmego pilota. Dopuszczalna jest także forma skrócona Pm, gdzie m oznacza numer pilota, np. P3 odpowiada naciśnięciu pierwszego przycisku trzeciego pilota. Jeden SMS można zawierać do 15 takich komend, które będą wysyłane sekwencyjnie co sekundę.

UWAGA! Sterowanie odbiornikiem wymaga wprowadzenia do pamięci danego odbiornika kodu symulowanego pilota. W tym celu należy odbiornik wprowadzić w stan programowania pilota (patrz instrukcja odbiornika), a następnie wysłać do modułu SMS z dwukrotną komendą naciśnięcia wybranego przycisku pilota. Przykład: aby wprowadzić 8 przycisków pilota numer 2 do odbiornika 8-mio kanałowego należy w procedurze programowania wybrać w odbiorniku 8 kanał, a następnie wysłać do modułu SMS o treści P28 P28 (komendy rozdzielone spacją). Pozostałe funkcje takie jak w module GSM2000.

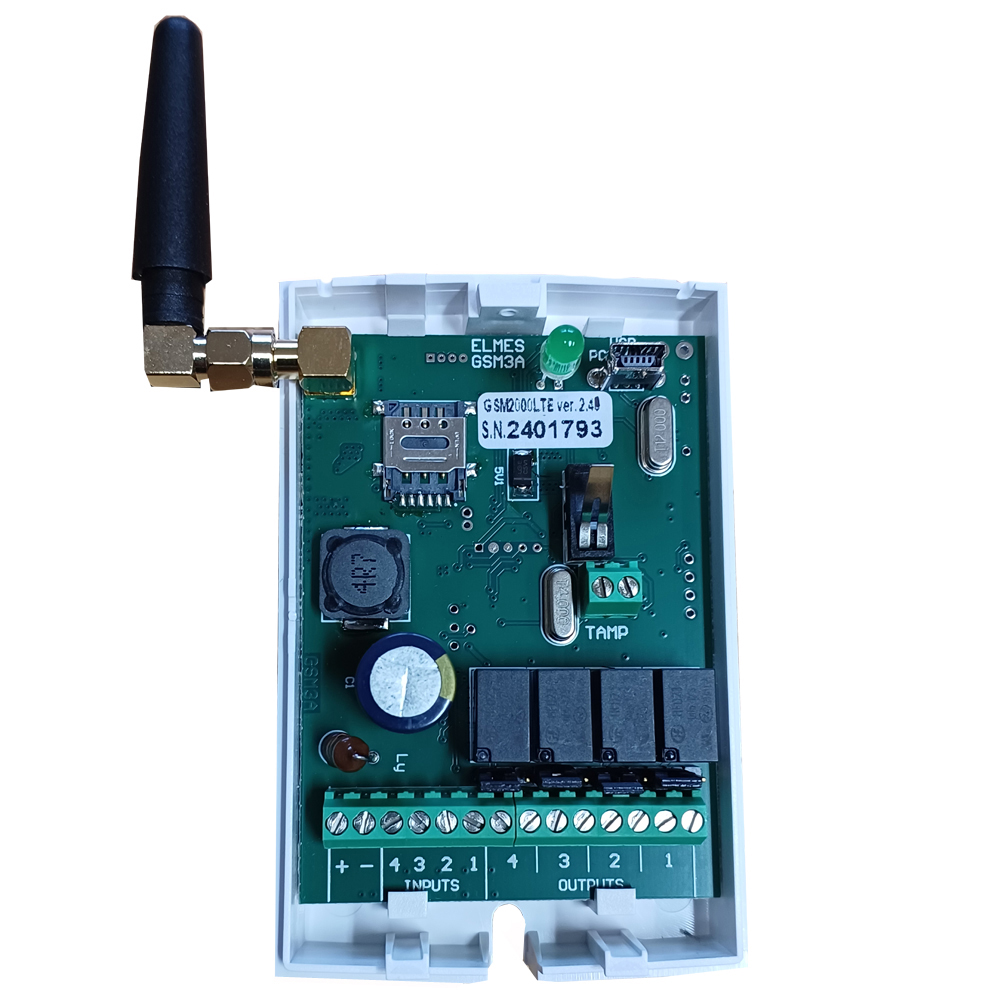

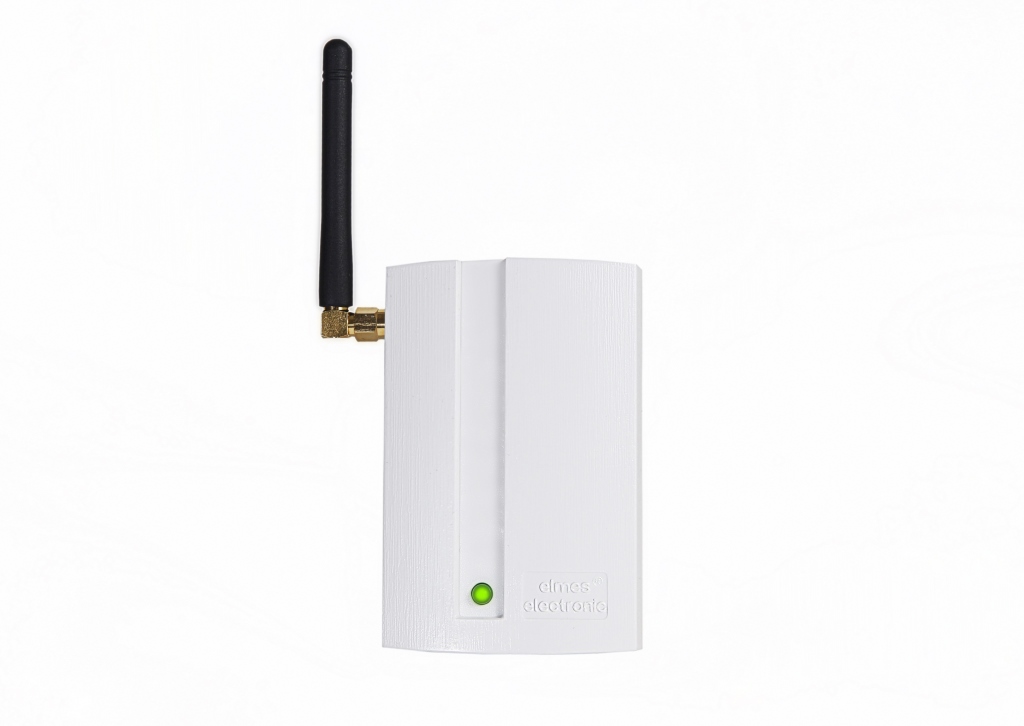

Moduł GSM2000LTE i - nieprodukowany już - GSM2000 + GSM2 przeznaczony jest do powiadamiania o zdarzeniach w systemach alarmowych lub systemach sterowania za pomocą komunikatów SMS i CLIP. Moduł odbiera także komendy SMS, co pozwala zdalnie sterować urządzeniami podłączonymi do jego wyjść. Posiada następujące cechy:

zintegrowany moduł telefonii komórkowej 2G i 4G na pasma 900 i 1800 Mhz;
4 wejścia o programowanych progach przełączeń w zakresie od 0,2V-14,5V oraz histerez w zakresie 0,1V-5V, dla każdego wejścia z osobna;
uniwersalne zasilanie modułu 10-30 VDC lub 12..25VAC o wydajności prądowej min 1A, prąd spoczynkowy 3mA,
4 wyjścia przekaźnikowe, galwanicznie separowane, typu NO (normalnie otwarte) lub NC (normalnie zwarte);
tryb załączenia wyjść: monostabilny (załączenie czasowe) lub bistabilny (załączenie lub wyłączenie trwałe),
powiadomienie SMS i CLIP wysyłane maksymalnie do 6 numerów telefonów,
pamięć 1790 zdarzeń typu CLIP oraz SMS - GSM2000LTE, GSM2000LTE-TX
możliwość dodawania i usuwania telefonów z listy uprawnionych za pomocą SMS, również tych typu admin - GSM2000LTE, GSM2000LTE-TX
sterowanie wyjściami modułu za pomocą SMS lub CLIP przychodzącymi z 2048 telefonów (GSM2000 i GSM2000LTE) lub 255 (dla starszej wersji modułu o symbolu: GSM2),
sterowanie odbiornikami na pasmo 434 MHz za pomocą komend SMS wysyłanych do modułu ( tylko wersja GSM2000LTE-TX)
sterowanie wyjściami modułu poprzez naruszenie wejść,
okresowy test modułu w postaci SMS statusowego lub CLIP do jednego lub dwóch numerów telefonów, wysyłany o określonej porze dnia, lub co określony czas;
SMS statusowy zawierający stan wejść i wyjść modułu, wysyłany w odpowiedzi na SMS sterujący wyjściami, SMS z zapytaniem o status albo automatycznie co określony czas;
zdalne dodawanie i usuwanie telefonów za pomocą SMS;
wykonywanie przy starcie modułu określonych przez użytkownika komend AT, m.in. wymuszenie logowania się do innej niż domyślna sieć (o ile jest to dozwolone);
zdalne wykonywanie komend AT;
ograniczenie ilości komunikatów SMS w ciągu doby,
wymuszenie jednokrotnego dzwonienia przy powiadomieniu CLIP, nawet gdy powiadomienie się nie powiodło, tzn. gdy odbiorca nie odrzucił połączenia;
programowanie ustawień oraz uaktualnienie oprogramowania (firmware) modułu z poziomu komputera PC;
wyłącznik TAMPER sygnalizacji otwarcia obudowy modułu.
Dostępa wersja firmware modułu ze zwiększoną liczbą telefonów uprawnionych do zdalnego dodawania i usuwania telefonów z listy - tylko GSM2000

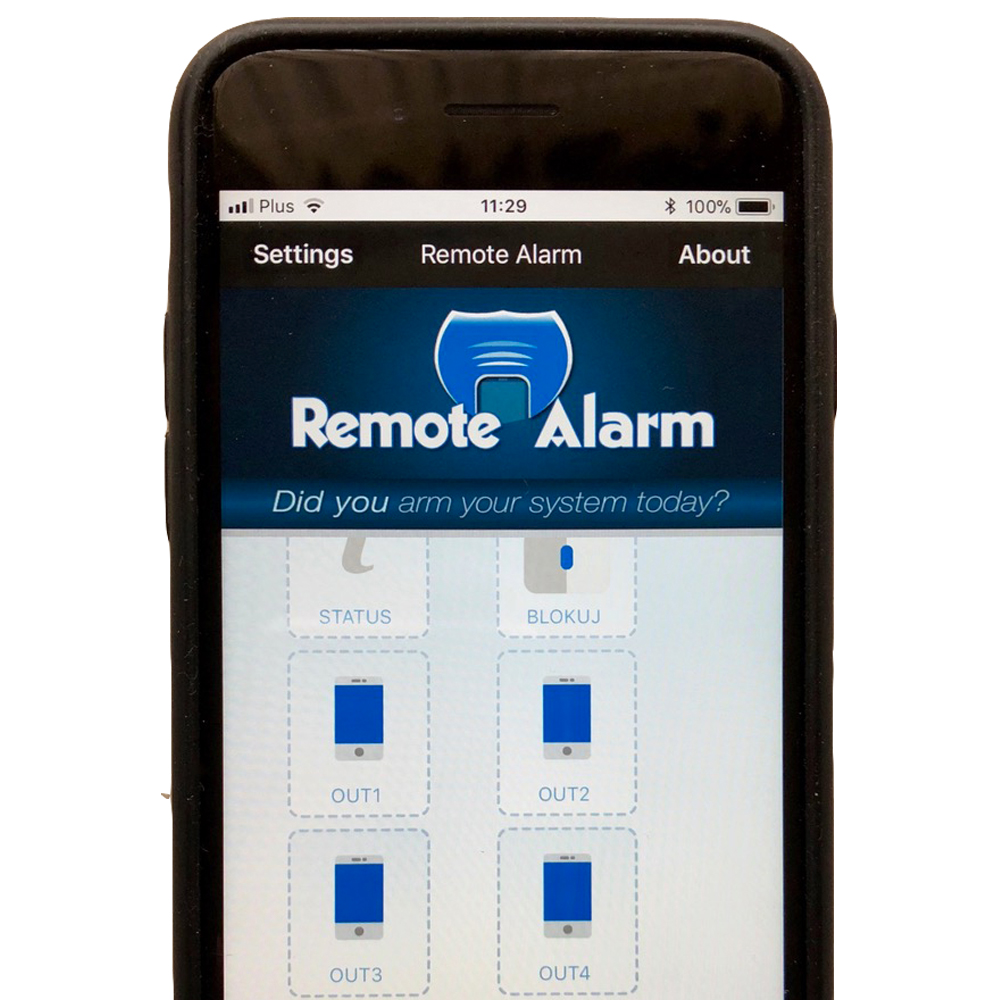

Moduł GSM2000LTE może być sterowany również za pomocą aplikacji Elmes Elektronik (patrz dodatkowe pliki do pobrania), lub uniwersalnych programów do pobrania w App Store i Google Play.

Moduł wymaga konfiguracji w programie "GSM Configurator". Przed rozpoczęciem tego procesu zalecamy aktualizację firmwaru do najnowszej wersji. Wszystkie pliki do pobrania w odnośnikach u góry strony. Do prawidłowego działania z komputerem pobierz i zainstaluj sterowniki kabal miniUSB, oraz GSM2/GSM2000 configurator. D
Jesli posiadamy listę telefonów w postaci pliku tekstowego i chcielibyśmy ją wgrac do modułu, można posłużyć się edytorem tekstu, który pozwala na kopiowanie i wklejanie kolumny tekstu, np. notepad++. W tym celu należy listę telefonów wkleić do pliku ustawień, wcześniej odczytanych z modułu i zapisanych na dysk.

Aktualizację firmware modułu dokonuje się w programie GSM2 Configurator w Menu -> Narzędzia -> Aktualizacja firmware.

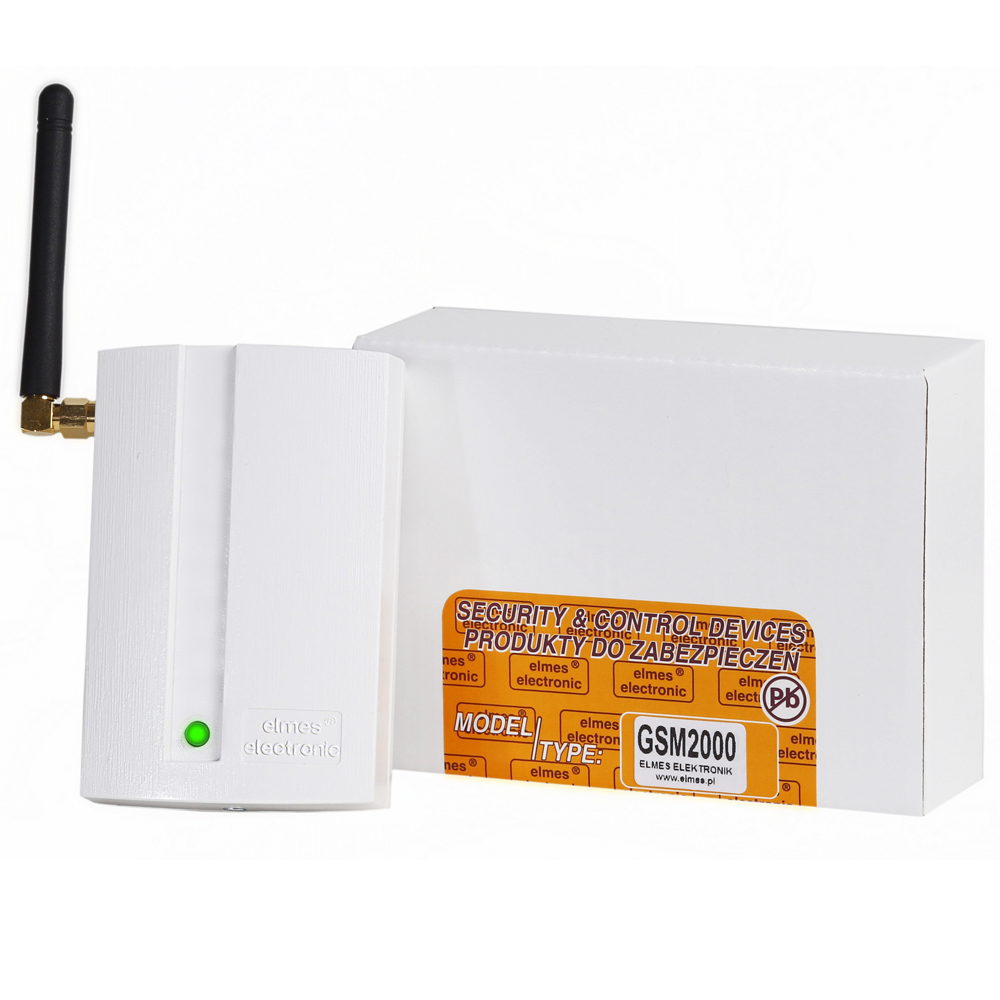

Zestaw GSM2 / GSM2000 / GSM2000LTE składa się z modułu GSM i anteny GSM. Kabel do programowania modułu jest dodatkowym elementem i nie znajduje się w komplecie.

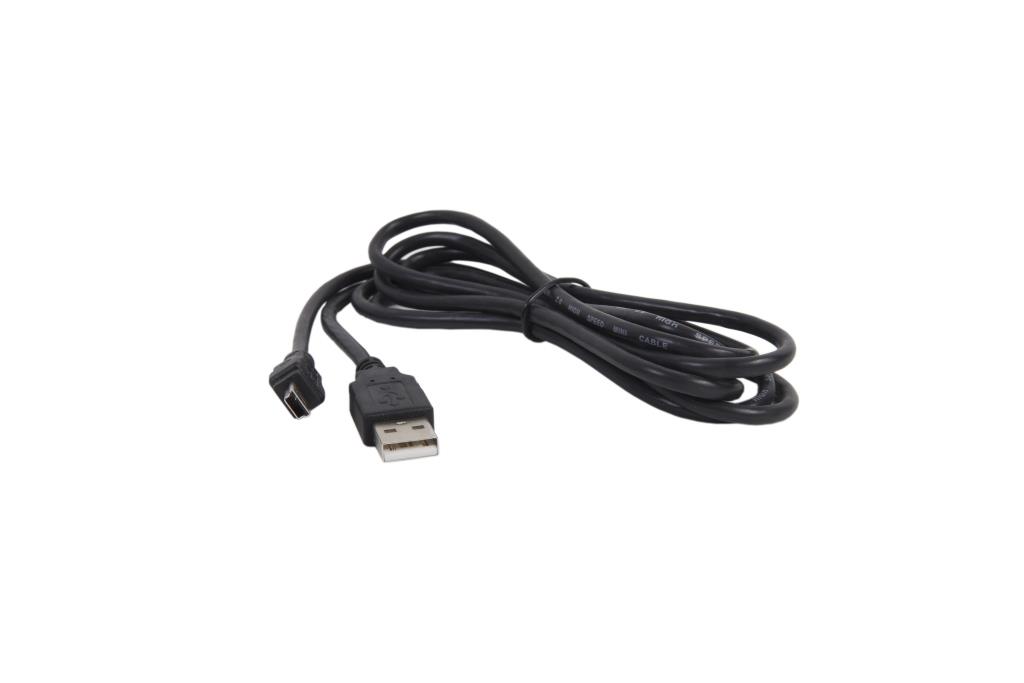

Moduły GSM oferowane od grudnia 2010 wyposażone są w gniazdo mini USB - typ B i do podłączenia z komputerem PC wymagają popularnego kabla mini-USB. Starszą wersję podłącza się do komputera za pomocą kabla USB-RS, którym programować można także centralę Elmes CB32.

Dostępne są specjalne wersje oprogramowania modułu, zmieniające trochę jego funkcjonalność. Ich opis znajduje się w pliku zawierającym także sam firmware - patrz link do firmware na górze tej strony.

Program "GSM Configurator" korzysta z biblioteki: "Microsoft .NET Framework 2.0". Zaleca sie instalację jej najnowszej wersji z "Service Pack 2". Można również zainstalować: "Microsoft Framework 3.5 Service Pack 1", który zawiera w sobie m.in. "Microsoft .NET Framework 2.0 z dodatkiem SP2".

Problemy z instalacją sterowników kabla miniUSB:

Jeśli posiadasz moduł produkowany w okresie od 12.2010 do 04.2012, w których jako układ konwertera USB-RS zastosowano układ scalony o symbolu CP2102, to w systemach Windows 7, 8 i 10 możesz napotkać problem z instalacją sterowników do kabla mini-USB spowodowany tym, że sterowniki te nie są podpisane cyfrowo. Rozwiazaniem tego problemu jest wystartowanie systemu z opcją: bez sprawdzania podpisów. W przypadku Windows 7 procedura ta jest opisana w odnośniku u góry strony. W przypadku Windows 8 i 10 procedura ta jest identyczna i jest opisana w poniższych linkach:

Windows 8 i Windows 10

Tak uruchamiamy komputer każdorazowo, kiedy chcemy konfigurować starszy moduł GSM2 w systemie Windows 7, 8 lub 10.

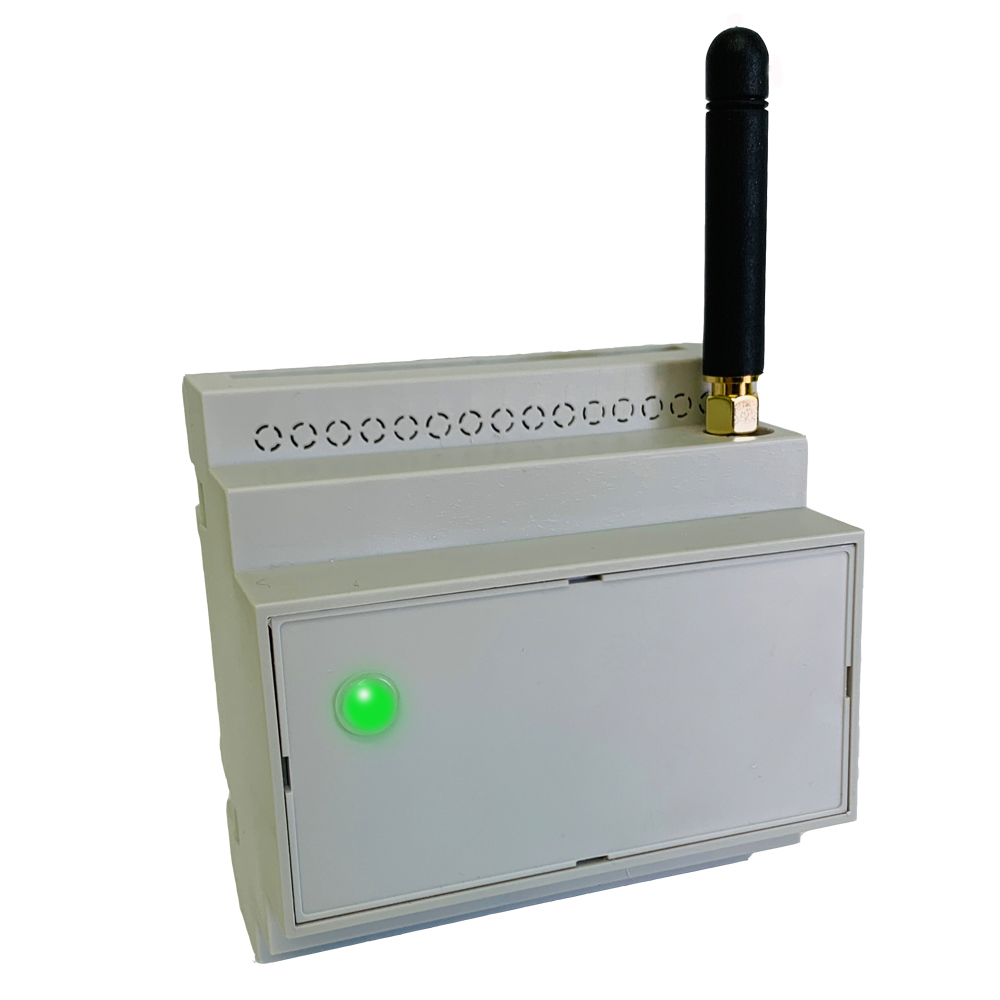

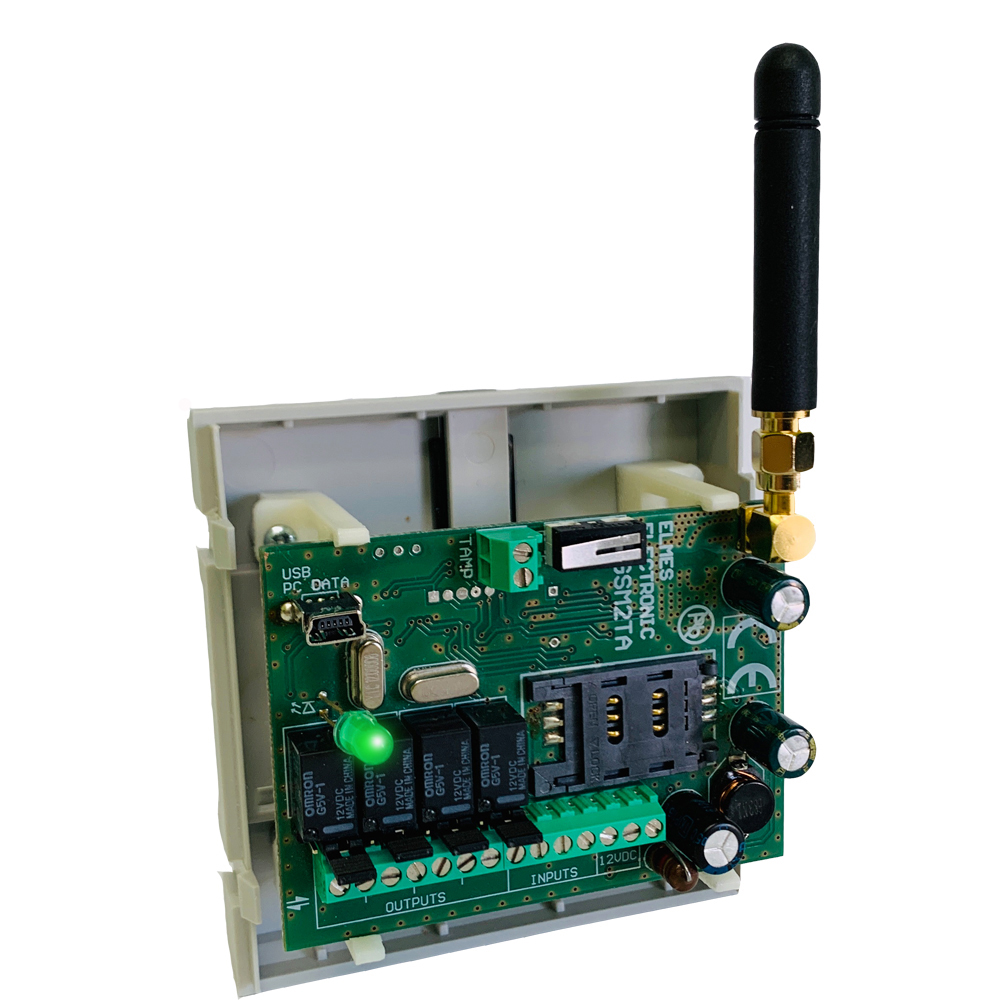

Możliwość montażu odbiornika na szynę DIN. Dopłata do obudowy 33,9 zł/netto.
