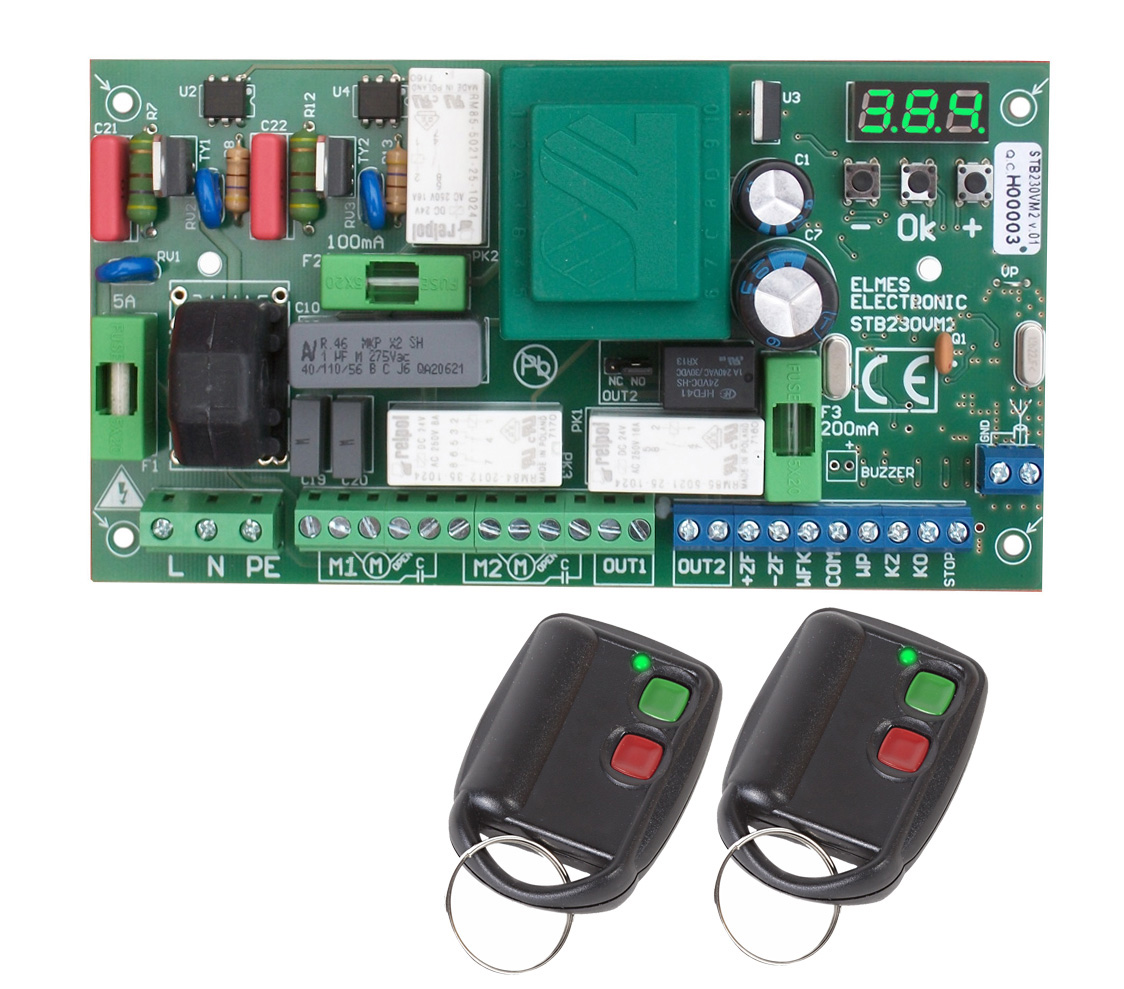

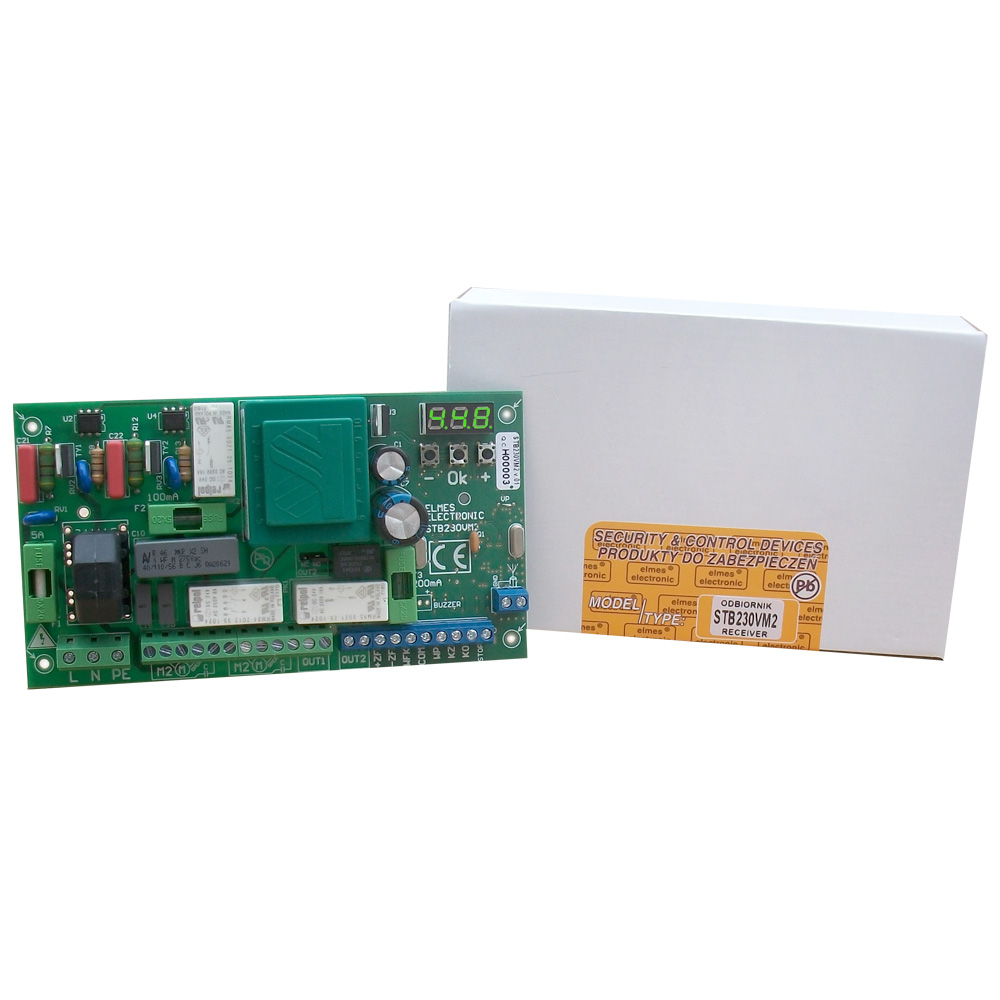

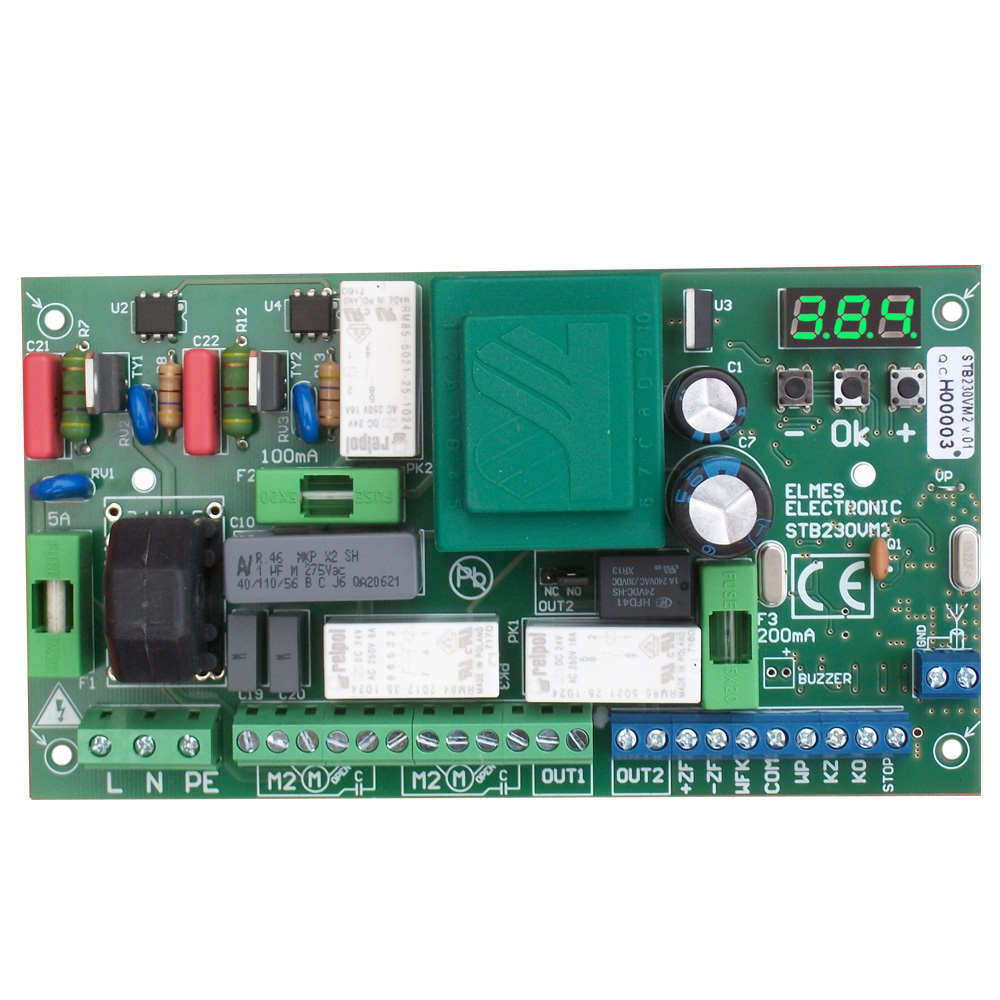

STEROWNIK DO BRAM JEDNO i DWUSKRZYDŁOWYCH 230VAC Z REGULACJĄ MOCY.
Nowa wersja oprogramowania sterownika (ver. 05) dostępna od 12.2020 wzbogacona została o nowe funkcje:
- czas pracy programowany niezależnie dla obu skrzydeł;
- opóźnienie otwierania pierwszego skrzydła i zamykania drugiego;
- zwolnienie pod koniec ruchu bramy;
Urządzenie przeznaczone jest do automatyzacji otwierania i zamykania bram wjazdowych jedno- lub dwuskrzydłowych, w których zastosowano silnik(i) prądu zmiennego 230V umożliwiające pracę w dwóch kierunkach.
Charakteryzuje się następującymi funkcjami:

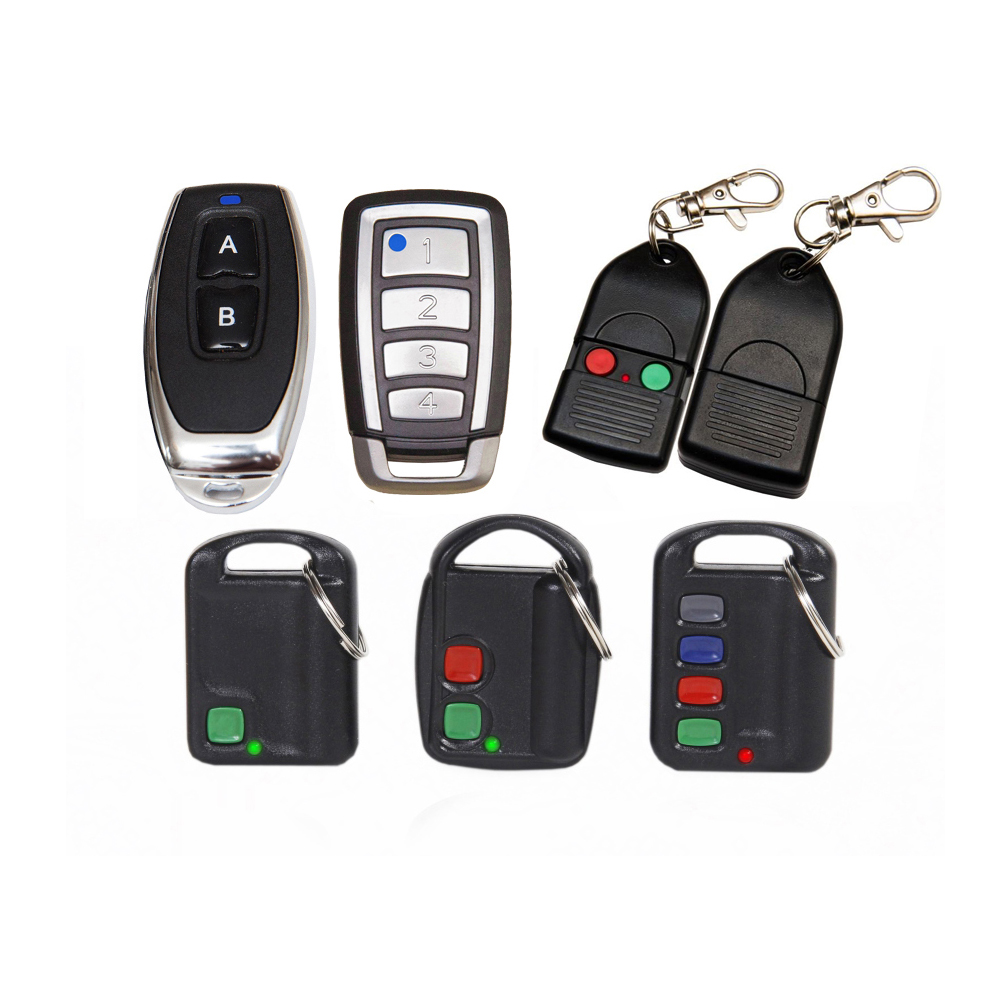

· współpraca z maksymalnie 448 pilotami z kodem zmiennym KEELOQ, produkcji Elmes Elektronik;
· niezależna regulacja siły dla obu skrzydeł bramy;
· sterowanie jednym lub dwoma przyciskami pilota lub pojedynczym wyłącznikiem przewodowym;
· tryby pracy: manualny, z samo-zamykaniem, dwa tryby typu "parking";
· funkcja furtki (otwarcie jednego skrzydła);
· współpraca z wyłącznikami krańcowymi typu NO lub NC (normalnie otwarte lub normalnie zwarte);
· współpraca z fotokomórką typu NC (normalnie zwarta);
· automatyczne otwarcie bramy po naruszeniu fotokomórki w czasie zamykania;
· wejście bezpieczeństwa STOP blokujące ruch bramy w obu kierunkach;
· wyjście na lampę ostrzegawczą (pulsującą) lub oświetleniową;
· dodatkowe wyjście przekaźnikowe OUT2 typu NO/NC, do sterowania elektrozamkiem lub sterowane oddzielnym przyciskiem pilota.
Dane techniczne:
· zasilanie: 230VAC; pobór mocy: maksymalnie 6VA, spoczynkowy (bez fotokomórki): 2,5VA,
· maksymalna moc silników skrzydłowych: 500W + 500W;
· wyjście OUT1 na lampę: bezprądowe, NO, separowane galwanicznie; obciążalność: 16A/250VAC,
czas załączenia: od 1s do 999s;
· wyjście OUT2: typu NO lub NC - przełączanie zworką, bezprądowe, separowane galwanicznie;
obciążalność: 1A/240VAC/30VDC; czas załączenia w trybie monostabilnym: od 0,5s do 127s lub tryb bistabilny,
· wyjście zasilania fotokomórek: 24VDC, maksymalnie 150mA, zabezpieczone bezpiecznikiem topikowym,
· wejście na fotokomórkę typu NC (normalnie zwarta),
· wejście bezpieczeństwa STOP typu NC (normalnie zwarte),
· wejścia na wyłączniki krańcowe typu NC (normalnie zwarte) lub NO (normalnie rozwarte),
· czas pracy silnika: od 1s do 255s, wspólny dla zamykania i otwierania,
· czas PAUZY: od 1s do 255s,
· odbiornik superheterodynowy na pasmo 433,92MHz,
· zakres temperatur pracy: od - 20C do +50C,
· wymiary (d/s/w): 165/90/45 mm.
· rozstaw 4 otworów montażowych ø=3mm: 153 x 75 mm.
